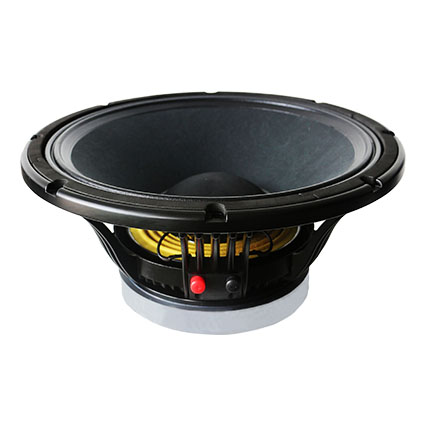

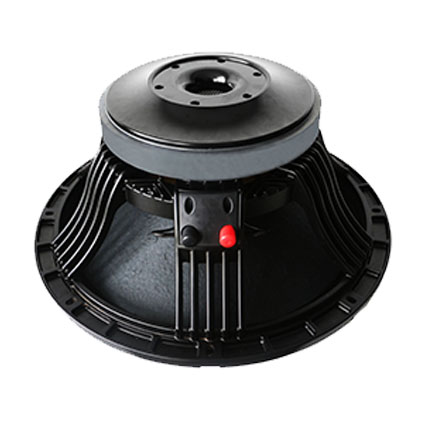

Home> PRODUCTS> Speaker  W-15-429A-8-100

MECHANICAL SPECIFICATIONS

Overall diameter

400.5 mm

Bolt circle diameter

378 mm

Baffle cutout diameter

360 mm

Depth

166 mm

Flange and Gasket

16 mm

Net weight

11.5 kg

Shipping box (single carton box)

340x340x250 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

15 inch

Nominal impedance

8 Ω

DC resistance

5.6 Ω

Nominal power handling

750 W

Continuous power handling

1500 W

Sensitivity (1W/1m)

99 ± 2dB

Frequency range (-10dB max)

48-2500 Hz

Voice coil diameter

100 mm

Voice coil material

Outside 1 Layer cu

Former material

TIL

Winding depth

22 mm

T yoke

18 mm

Plate

12 mm

Magnet

125 oz

Basket

Cast aluminium

THIELE & SMALL PARAMETERS

Fo

48 Hz

Revc

5.6 Ω

Sd

88.14 m M²

Vas

96.14 L

Cms

87.14 u M/N

Mmd

108.18 m Kg

Mms

123.23 g

Bl

22.5 N/A

Qms

5.6

Qes

0.41

Qts

0.38

Levc

1.095 u H

No

2.56%

Xmax

±6 mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
