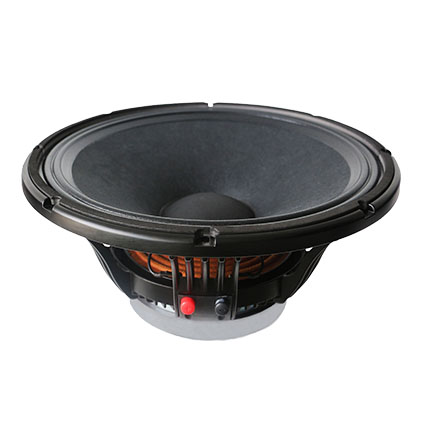

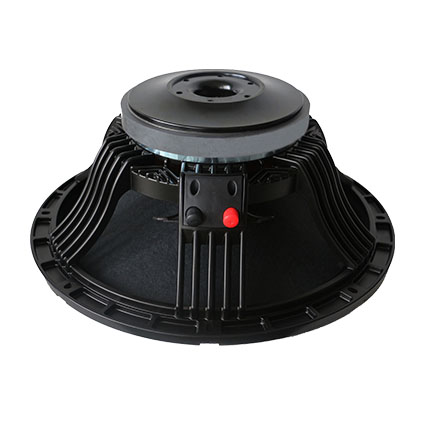

Home> PRODUCTS> Speaker  W-15-431A-8-75

MECHANICAL SPECIFICATIONS

Overall diameter

400.5 mm

Bolt circle diameter

378 mm

Baffle cutout diameter

360 mm

Depth

157 mm

Flange and Gasket

16 mm

Net weight

8.2 kg

Shipping box (single carton box)

340x340x250 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

15 inch

Nominal impedance

8 Ω

DC resistance

5.6 Ω

Nominal power handling

400 W

Continuous power handling

800 W

Sensitivity (1W/1m)

100 ± 2dB

Frequency range (-10dB max)

45-3000 Hz

Voice coil diameter

75 mm

Voice coil material

Outside 1 Layer cu

Former material

TIL

Winding depth

17 mm

T yoke

15 mm

Plate

10 mm

Magnet

80 oz

Basket

Cast aluminium

THIELE & SMALL PARAMETERS

Fo

45 Hz

Revc

5.6 Ω

Sd

88.14 m M²

Vas

163.35 L

Cms

148.07 u M/N

Mmd

70.9 m Kg

Mms

85.9 g

Bl

19.2 N/A

Qms

9.67

Qes

0.36

Qts

0.35

Levc

841.14 u H

No

3.83%

Xmax

±4 mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
