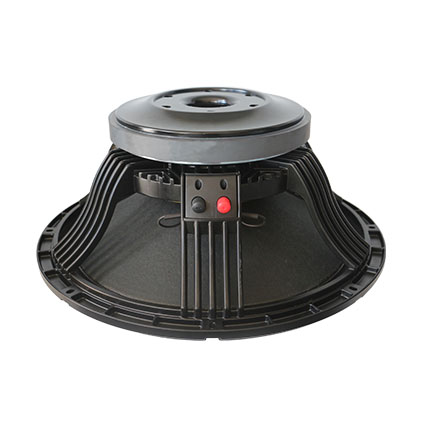

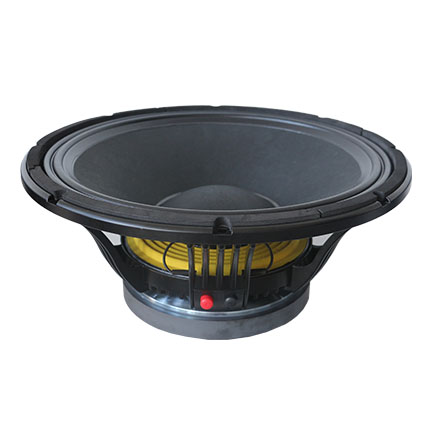

Home> PRODUCTS> Speaker  W-18-267A-8-114

MECHANICAL SPECIFICATIONS

Overall diameter

465 mm

Bolt circle diameter

442.7 mm

Baffle cutout diameter

423.8 mm

Depth

193 mm

Flange and Gasket

20 mm

Net weight

15.4 kg

Shipping box (single carton box)

500x500x270 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

18 inch

Nominal impedance

8 Ω

DC resistance

5.6 Ω

Nominal power handling

1100 W

Continuous power handling

2200 W

Sensitivity (1W/1m)

97 ± 2dB

Frequency range (-10dB max)

35-2000 Hz

Voice coil diameter

114.5 mm

Voice coil material

Outside 1 Layer cu

Former material

BAF

Winding depth

28 mm

T yoke

20 mm

Plate

14 mm

Magnet

145 oz

Basket

Cast aluminium

THIELE & SMALL PARAMETERS

Fo

35 Hz

Revc

5.6 Ω

Sd

122.54 m M²

Vas

239.68 L

Cms

112.4 u M/N

Mmd

159.1 m Kg

Mms

183.77 g

Bl

20.85 N/A

Qms

9.56

Qes

0.52

Qts

0.49

Levc

1.334 u H

No

1.91%

Xmax

±6 mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
