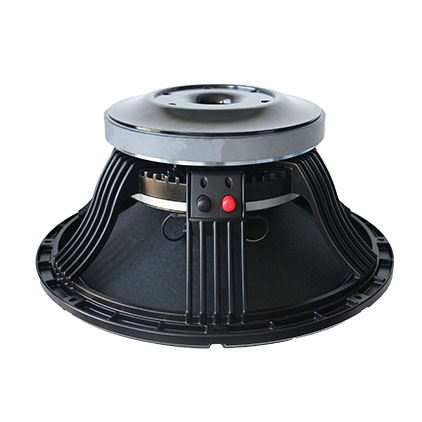

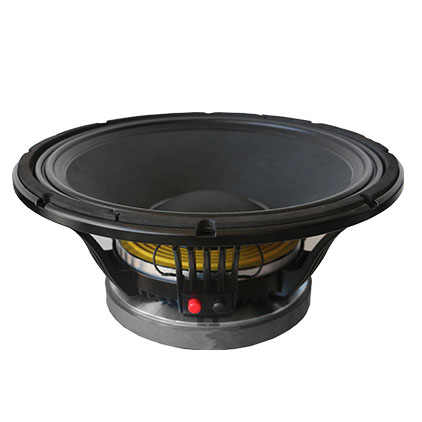

Home> PRODUCTS> Speaker  W-18-268A-8-127

MECHANICAL SPECIFICATIONS

Overall diameter

465 mm

Bolt circle diameter

442.7 mm

Baffle cutout diameter

423.8 mm

Depth

195 mm

Flange and Gasket

20 mm

Net weight

18.9 kg

Shipping box (single carton box)

500x500x270 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

18 inch

Nominal impedance

8 Ω

DC resistance

5.6 Ω

Nominal power handling

1500 W

Continuous power handling

3000 W

Sensitivity (1W/1m)

97 ± 2dB

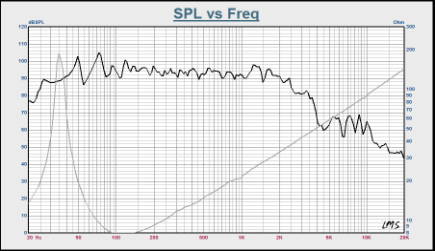

Frequency range (-10dB max)

35-2000 Hz

Voice coil diameter

127 mm

Voice coil material

Outside 1 Layer cu

Former material

BAF

Winding depth

30 mm

T yoke

23 mm

Plate

14 mm

Magnet

200 oz

Basket

Cast aluminium

THIELE & SMALL PARAMETERS

Fo

35 Hz

Revc

5.6 Ω

Sd

122.54 m M²

Vas

178.83 L

Cms

83.86 u M/N

Mmd

219.78 m Kg

Mms

244.44 g

Bl

26.36 N/A

Qms

10.08

Qes

0.43

Qts

0.41

Levc

1.401 u H

No

1.73%

Xmax

±6 mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
