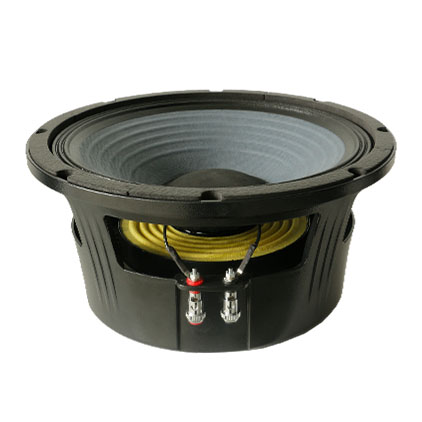

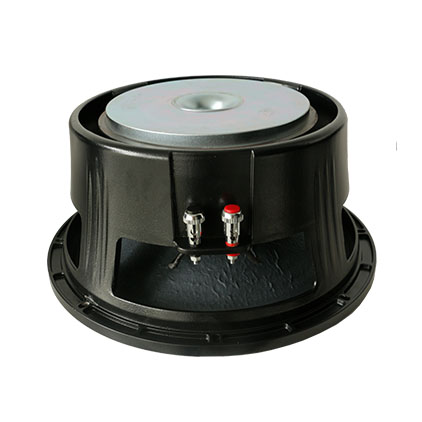

Home> PRODUCTS> Speaker  W-12-213A-8-75

MECHANICAL SPECIFICATIONS

Overall diameter

315 mm

Bolt circle diameter

300 mm

Baffle cutout diameter

286 mm

Depth

136 mm

Flange and Gasket

14 mm

Net weight

7.5 kg

Shipping box (single carton box)

340x340x175 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

12 inch

Nominal impedance

8 Ω

DC resistance

5.6 Ω

Nominal power handling

300 W

Continuous power handling

600 W

Sensitivity (1W/1m)

98± 2dB

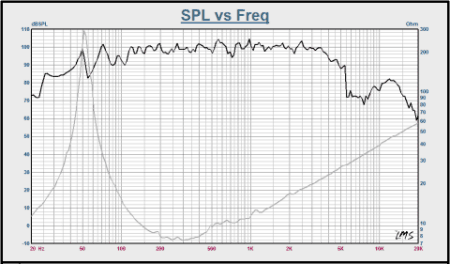

Frequency range (-10dB max)

50-4000 Hz

Voice coil diameter

75.5 mm

Voice coil material

CCAW-Out 2Layer

Former material

Til

Winding depth

16 mm

T yoke

10.5 mm

Plate

10 mm

Magnet

80oz

Basket

Cast Aluminium

THIELE & SMALL PARAMETERS

Fo

51.7 Hz

Revc

5.6 Ω

Sd

55.15 m M²

Vas

92.08 L

Cms

213.16 u M/N

Mmd

39.98 m Kg

Mms

44.44 g

Bl

16.78 N/A

Qms

10.88

Qes

0.287

Qts

0.28

Levc

493.18 u H

No

4.20%

Xmax

±3.5 mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
