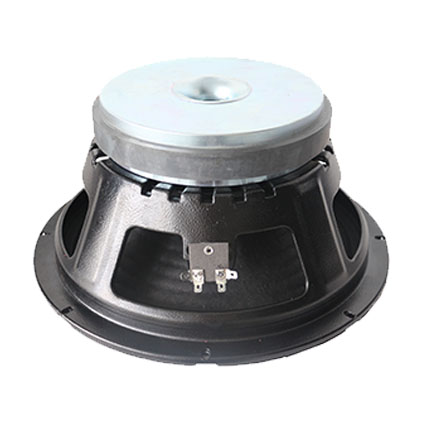

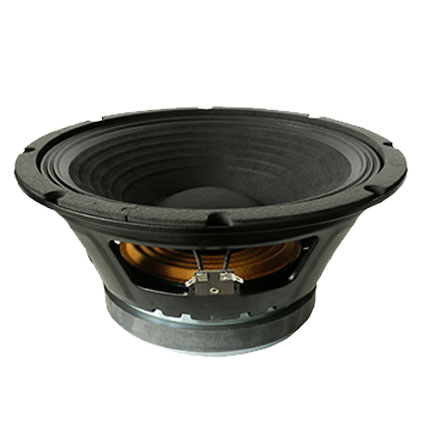

Home> PRODUCTS> Speaker  W-12-253A-8-75

MECHANICAL SPECIFICATIONS

Overall diameter

312 mm

Bolt circle diameter

300 mm

Baffle cutout diameter

278 mm

Depth

138 mm

Flange and Gasket

10 mm

Net weight

7 kg

Shipping box (single carton box)

335x335x166 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

12 inch

Nominal impedance

8 Ω

DC resistance

5.6 Ω

Nominal power handling

300 W

Continuous power handling

600 W

Sensitivity (1W/1m)

99± 2dB

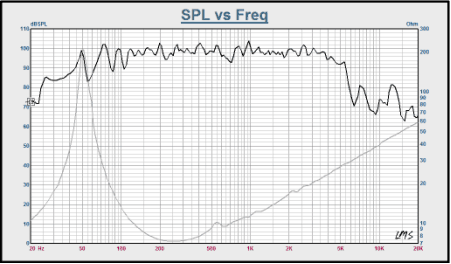

Frequency range (-10dB max)

50-4500 Hz

Voice coil diameter

75.5 mm

Voice coil material

Outside 2 Layer ccaw

Former material

Til

Winding depth

16 mm

T yoke

10 mm

Plate

10 mm

Magnet

80oz

Basket

steel

THIELE & SMALL PARAMETERS

Fo

51 Hz

Revc

5.6 Ω

Sd

53.09 m M²

Vas

82.86 L

Cms

207.02 u M/N

Mmd

39.75 m Kg

Mms

46.78 g

Bl

16.01 N/A

Qms

9.34

Qes

0.328

Qts

0.317

Levc

506.21 u H

No

3.26%

Xmax

±3 mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
