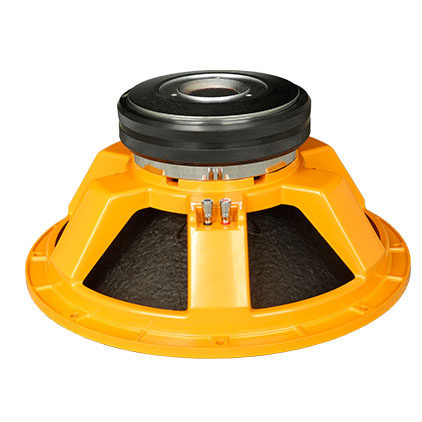

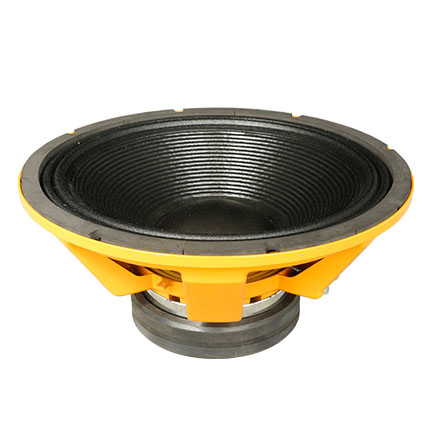

Home> PRODUCTS> Speaker  W-18-253A-8-100

MECHANICAL SPECIFICATIONS

Overall diameter

470 mm

Bolt circle diameter

450 mm

Baffle cutout diameter

424 mm

Depth

210 mm

Flange and Gasket

18 mm

Net weight

17.3 kg

Shipping box (single carton box)

500x500x275 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

18 inch

Nominal impedance

8 Ω

DC resistance

5.6 Ω

Nominal power handling

1000 W

Continuous power handling

2000 W

Sensitivity (1W/1m)

97± 2dB

Frequency range (-10dB max)

40-1500 Hz

Voice coil diameter

100 mm

Voice coil material

Outside 1 Layer Cu

Former material

BAF

Winding depth

40 mm

T yoke

15 mm

Plate

24 mm

Magnet

200Oz

Basket

Cast Aluminium

THIELE & SMALL PARAMETERS

Fo

40 Hz

Revc

5.6 Ω

Sd

122.54 m M²

Vas

100.95 L

Cms

140.99 u M/N

Mmd

47.34 m Kg

Mms

261.41 g

Bl

26.66 N/A

Qms

10.4

Qes

0.61

Qts

0.57

Levc

1.353 u H

No

1.29%

Xmax

±8 mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
