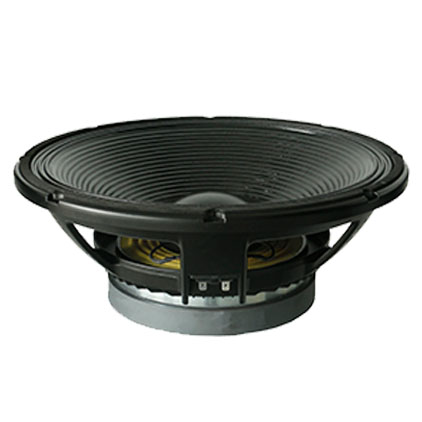

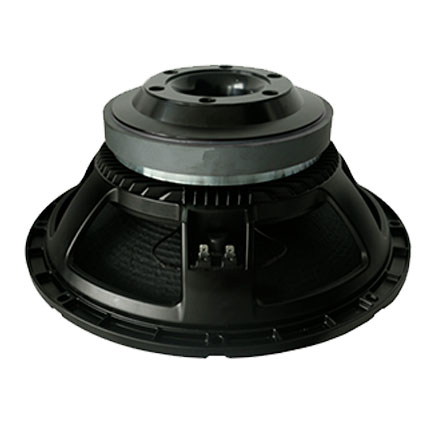

Home> PRODUCTS> Speaker  W-15-444A-8-100

MECHANICAL SPECIFICATIONS

Overall diameter

395 mm

Bolt circle diameter

374 mm

Baffle cutout diameter

354 mm

Depth

150 mm

Flange and Gasket

18 mm

Net weight

11.5 kg

Shipping box (single carton box)

435x435x255 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

15 inch

Nominal impedance

8 Ω

DC resistance

5.4 Ω

Nominal power handling

600 W

Continuous power handling

1200 W

Sensitivity (1W/1m)

98± 2dB

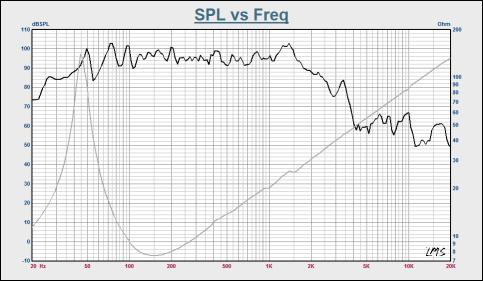

Frequency range (-10dB max)

40-2000 Hz

Voice coil diameter

100 mm

Voice coil material

Outside 1 Layer Cu

Former material

BAF

Winding depth

24 mm

T yoke

23 mm

Plate

12 mm

Magnet

125Oz

Basket

Cast Aluminium

THIELE & SMALL PARAMETERS

Fo

42 Hz

Revc

5.4 Ω

Sd

88.14 m M²

Vas

88.74 L

Cms

80.44 u M/N

Mmd

142.82 m Kg

Mms

157.86 g

Bl

25.2 N/A

Qms

6.69

Qes

0.37

Qts

0.35

Levc

1.319 u H

No

2.03%

Xmax

±6 mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
