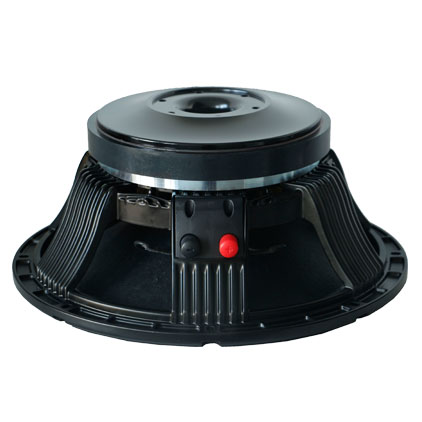

Home> PRODUCTS> Speaker  W-12-257A-8-75

MECHANICAL SPECIFICATIONS

Overall diameter

315.5 mm

Bolt circle diameter

299 mm

Baffle cutout diameter

238.5 mm

Depth

126 mm

Flange and Gasket

16 mm

Net weight

7.3 kg

Shipping box (single carton box)

340x340x210 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

12 inch

Nominal impedance

8 Ω

DC resistance

5.6 Ω

Nominal power handling

350 W

Continuous power handling

700 W

Sensitivity (1W/1m)

98 ± 2dB

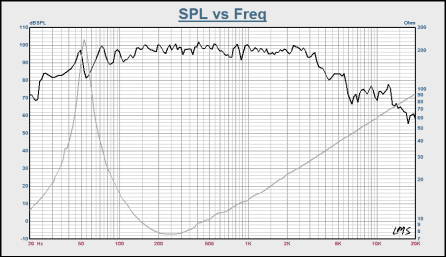

Frequency range (-10dB max)

52-3500 Hz

Voice coil diameter

75 mm

Voice coil material

Outside 1 Layer CU

Former material

TIL

Winding depth

17 mm

T yoke

15 mm

Plate

10 mm

Magnet

190*85*20(80OZ)

Basket

Cast aluminium

THIELE & SMALL PARAMETERS

Fo

52 Hz

Revc

5.6 Ω

Sd

53.09 m M²

Vas

59.35 L

Cms

148.27 u M/N

Mmd

54.5 m Kg

Mms

61.53 g

Bl

20.14 N/A

Qms

8.54

Qes

0.28

Qts

0.27

Levc

870.02 u H

No

2.99%

Xmax

±4 mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
