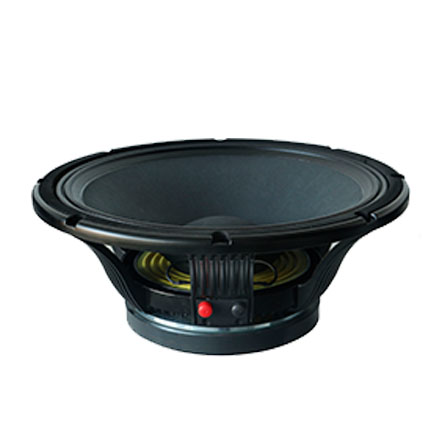

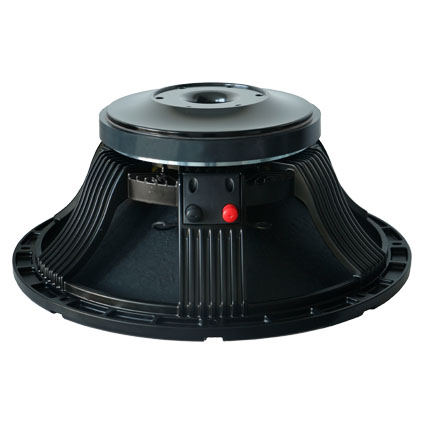

Home> PRODUCTS> Speaker  W-15-448A-8-100

MECHANICAL SPECIFICATIONS

Overall diameter

400.5 mm

Bolt circle diameter

378 mm

Baffle cutout diameter

360 mm

Depth

161 mm

Flange and Gasket

16 mm

Net weight

10.3 kg

Shipping box (single carton box)

430x430x250 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

15 inch

Nominal impedance

8 Ω

DC resistance

5.6 Ω

Nominal power handling

500 W

Continuous power handling

1000 W

Sensitivity (1W/1m)

100 ± 2dB

Frequency range (-10dB max)

43-2800 Hz

Voice coil diameter

99 mm

Voice coil material

Outside 1 Layer CU

Former material

TIL

Winding depth

18 mm

T yoke

18 mm

Plate

12 mm

Magnet

220*110*20(100OZ)

Basket

Cast aluminium

THIELE & SMALL PARAMETERS

Fo

43 Hz

Revc

5.6 Ω

Sd

88.14 m M²

Vas

140.93 L

Cms

127.75 u M/N

Mmd

90.65 m Kg

Mms

105.69 g

Bl

21.84 N/A

Qms

7.85

Qes

0.33

Qts

0.32

Levc

941.644 u H

No

3.28%

Xmax

±5 mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
