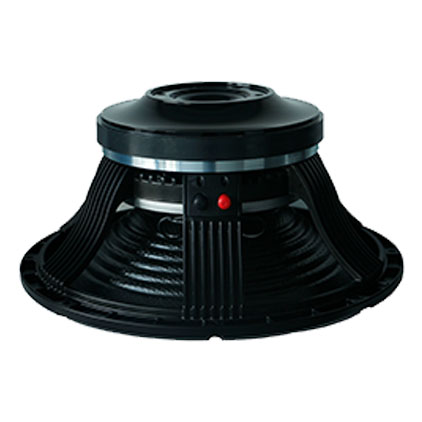

Home> PRODUCTS> Speaker  W-18-273A-8-127

MECHANICAL SPECIFICATIONS

Overall diameter

465 mm

Bolt circle diameter

442.7 mm

Baffle cutout diameter

423.8 mm

Depth

195 mm

Flange and Gasket

20 mm

Net weight

19.1 kg

Shipping box (single carton box)

500x500x270 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

18 inch

Nominal impedance

8 Ω

DC resistance

5.6 Ω

Nominal power handling

1500 W

Continuous power handling

3000 W

Sensitivity (1W/1m)

97 ± 2dB

Frequency range (-10dB max)

35-1500 Hz

Voice coil diameter

127 mm

Voice coil material

Outside 1 Layer CU

Former material

BAF

Winding depth

30 mm

T yoke

23 mm

Plate

14 mm

Magnet

280*140*25(200OZ)

Basket

Cast aluminium

THIELE & SMALL PARAMETERS

Fo

35 Hz

Revc

5.6 Ω

Sd

122.54 m M²

Vas

171.57 L

Cms

80.46 u M/N

Mmd

227.32 m Kg

Mms

251.98 g

Bl

29.26 N/A

Qms

8.82

Qes

0.36

Qts

0.35

Levc

1.497 u H

No

2.00%

Xmax

±6.5 mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
