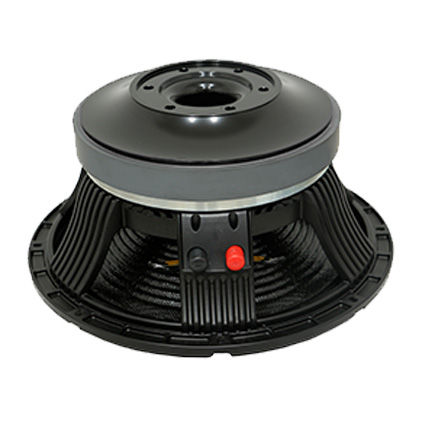

Home> PRODUCTS> Speaker  W-12-249A-8-100

MECHANICAL SPECIFICATIONS

Overall diameter

315.5 mm

Bolt circle diameter

299 mm

Baffle cutout diameter

238.5 mm

Depth

143 mm

Flange and Gasket

15 mm

Net weight

11.15 kg

Shipping box (single carton box)

340x340x210 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

12 inch

Nominal impedance

8 Ω

DC resistance

5.6 Ω

Nominal power handling

600 W

Continuous power handling

1200 W

Sensitivity (1W/1m)

97 ± 2dB

Frequency range (-10dB max)

52-2500 Hz

Voice coil diameter

100 mm

Voice coil material

Outside 1 Layer CU

Former material

BAF

Winding depth

22 mm

T yoke

22 mm

Plate

12 mm

Magnet

220*110*25(200OZ)

Basket

Cast aluminium

THIELE & SMALL PARAMETERS

Fo

52 Hz

Revc

5.6 Ω

Sd

51.07 m M²

Vas

31.31 L

Cms

84.55 u M/N

Mmd

100.17 m Kg

Mms

106.81 g

Bl

23.09 N/A

Qms

9.2

Qes

0.37

Qts

0.35

Levc

1.047 m H

No

1.21%

Xmax

±5 mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
