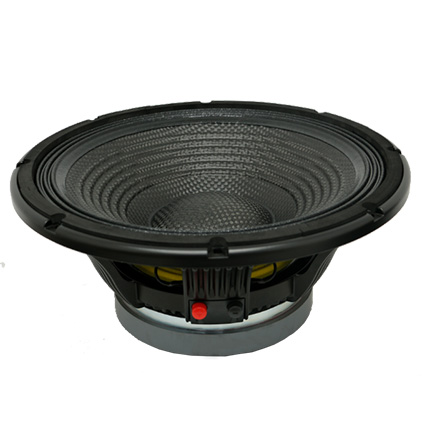

Home> PRODUCTS> Speaker  W-15-399A-8-100

MECHANICAL SPECIFICATIONS

Overall diameter

400.5 mm

Bolt circle diameter

378 mm

Baffle cutout diameter

360 mm

Depth

175 mm

Flange and Gasket

18 mm

Net weight

12.8 kg

Shipping box (single carton box)

340x340x220 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

15 inch

Nominal impedance

8 Ω

DC resistance

5.6 Ω

Nominal power handling

800 W

Continuous power handling

1600 W

Sensitivity (1W/1m)

98 ± 2dB

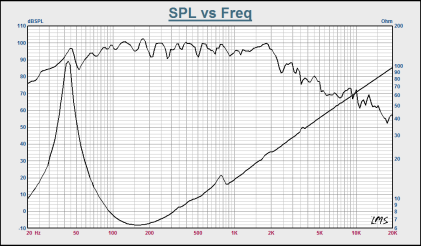

Frequency range (-10dB max)

41-2200 Hz

Voice coil diameter

100 mm

Voice coil material

Outside 1 Layer CU

Former material

BAF

Winding depth

22 mm

T yoke

22 mm

Plate

12 mm

Magnet

220*110*25(125OZ)

Basket

Cast aluminium

THIELE & SMALL PARAMETERS

Fo

41 Hz

Revc

5.6 Ω

Sd

88.66 m M²

Vas

103.7 L

Cms

92.9 u M/N

Mmd

140.4m Kg

Mms

155.6 g

Bl

21.87 N/A

Qms

7.14

Qes

0.47

Qts

0.44

Levc

961.02 m H

No

1.53%

Xmax

±5mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
