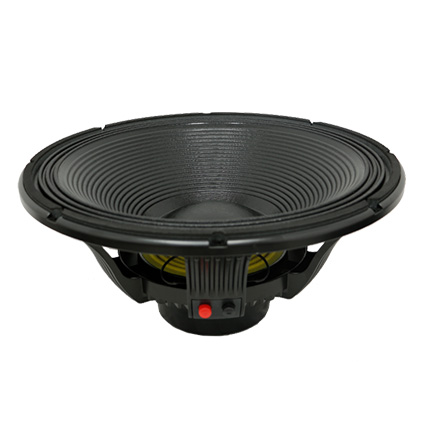

Home> PRODUCTS> Speaker  W-18-260A-8-100

MECHANICAL SPECIFICATIONS

Overall diameter

465 mm

Bolt circle diameter

442.7 mm

Baffle cutout diameter

423.8 mm

Depth

196 mm

Flange and Gasket

21 mm

Net weight

9.95 kg

Shipping box (single carton box)

500x500x270 mm

ELECTRICAL SPECIFICATIONS

Nominal diameter

18 inch

Nominal impedance

8 Ω

DC resistance

5.4 Ω

Nominal power handling

1000 W

Continuous power handling

2000 W

Sensitivity (1W/1m)

98 ± 2dB

Frequency range (-10dB max)

41-2000 Hz

Voice coil diameter

100 mm

Voice coil material

Outside 1 Layer CU

Former material

BAF

Winding depth

25 mm

T yoke

15 mm

Plate

12 mm

Magnet

NDFEB

Basket

Cast aluminium

THIELE & SMALL PARAMETERS

Fo

41 Hz

Revc

5.4 Ω

Sd

122.54 m M²

Vas

142.01 L

Cms

66.6 u M/N

Mmd

199.81m Kg

Mms

224.48 g

Bl

22.73 N/A

Qms

6.39

Qes

0.6

Qts

0.55

Levc

1.16 m H

No

1.58%

Xmax

±6mm

(1) 24 hours in free air according to EIA-426B

(2) 1 inch=25.4mm

(3)Xmax=(Winding depth -Plate)/2
